第一部分：基础概念（小白必读）

MOSFET 是什么？

MOSFET 就是一个电子开关，像你家里的灯开关，但它用电信号控制。

简化结构图：
     D（漏极）
      ↓
    ┌─────┐
    │     │
G ─→│ MOS │  ← G 是控制脚，像开关的按钮
    │ FET │
    └─────┘
      ↓
    S（源极）

三个脚的作用：

  • D（漏极 Drain） — 电流进来的地方（接高电位，比如 +400V）
  • S（源极 Source） — 电流出去的地方（接低电位，比如 GND）
  • G（栅极 Gate） — 控制脚，决定 MOSFET 开还是关

MOSFET 的两个状态

状态 1：关断（OFF）

栅极 G 收到负电压 -5V
  ↓
MOSFET 就像一个"断开的开关"
  ↓
D 和 S 之间几乎没有电流
VDS = 400V（整个电压加在 MOSFET 上）
IDS ≈ 0A

状态 2：开通（ON）

栅极 G 收到高电压 +15V
  ↓
MOSFET 就像一个"闭合的开关"
  ↓
电流可以从 D 流向 S
VDS ≈ 0V（管子像一根导线）
IDS = 13A（或你设置的负载电流）

为什么需要测试？

理想的 MOSFET 应该瞬间从关断切换到开通，但实际上：

  1. 有延迟 — 从你下达指令到 MOSFET 真正反应需要时间（微秒量级）
  2. 不是直线转换 — VDS 和 IDS 不是方波，而是有斜率的曲线
  3. 会产生热量 — 在转换过程中，VDS 还很高但 IDS 已经很大，功率 P = V × I 非常大
  4. 会产生 EMI — 快速变化的电流和电压会产生电磁干扰

测试的目的： 量化这些特性，评估 MOSFET 的性能和风险。

第二部分：三个测量信号

信号 1：VGS — 栅极驱动电压

是什么？ 驱动芯片发给 MOSFET 栅极的控制信号。

两个关键值：

  • -5V — 关断指令（要求 MOSFET 切断电流）
  • +15V — 开通指令（要求 MOSFET 导通）

为什么不用 0V 关断？ 因为栅极是一个电容，-5V 能加速放电，防止误导通。

波形示意：

+15V ┌─────────┐
     │         │
  0V ├─────────┴──────────┐
     │                    │
-5V  └────────────────────┘
     ↑                    ↑
   开通指令             关断指令

时间 →

信号 2：VDS — 漏源电压

是什么？ MOSFET 两端的电压，反映它有没有真正导通。

两个关键值：

  • 0V — MOSFET 完全导通（像一根导线，电压全掉在负载电感上）
  • 400V — MOSFET 完全关断（整个母线电压压在 MOSFET 上）

波形示意：

+400V ┌──────────────────┐
      │                  │
+200V ├──────────────────┴──┐
      │                     │
   0V ├─────────────────────┘
      ↑                     ↑
    关断状态               开通状态

时间 →

关键观察： VDS 不会瞬间从 400V 跳到 0V，而是有一个斜坡过程。

信号 3：IDS — 漏极电流

是什么？ 流过 MOSFET 的电流，反映它导电能力。

两个关键值：

  • 0A — MOSFET 关断，没有电流
  • 13A — MOSFET 导通，电流达到稳定值（你的负载电流）

波形示意：

+13A ┌────────────────────┐
     │                    │
+6.5A├────────────────────┴──┐
     │                       │
  0A ├───────────────────────┘
     ↑                       ↑
   开通过程                关断过程

时间 →

关键观察： IDS 在开通时会有一个尖峰（Ispike），然后才回到稳定值。

第三部分：实际测试波形

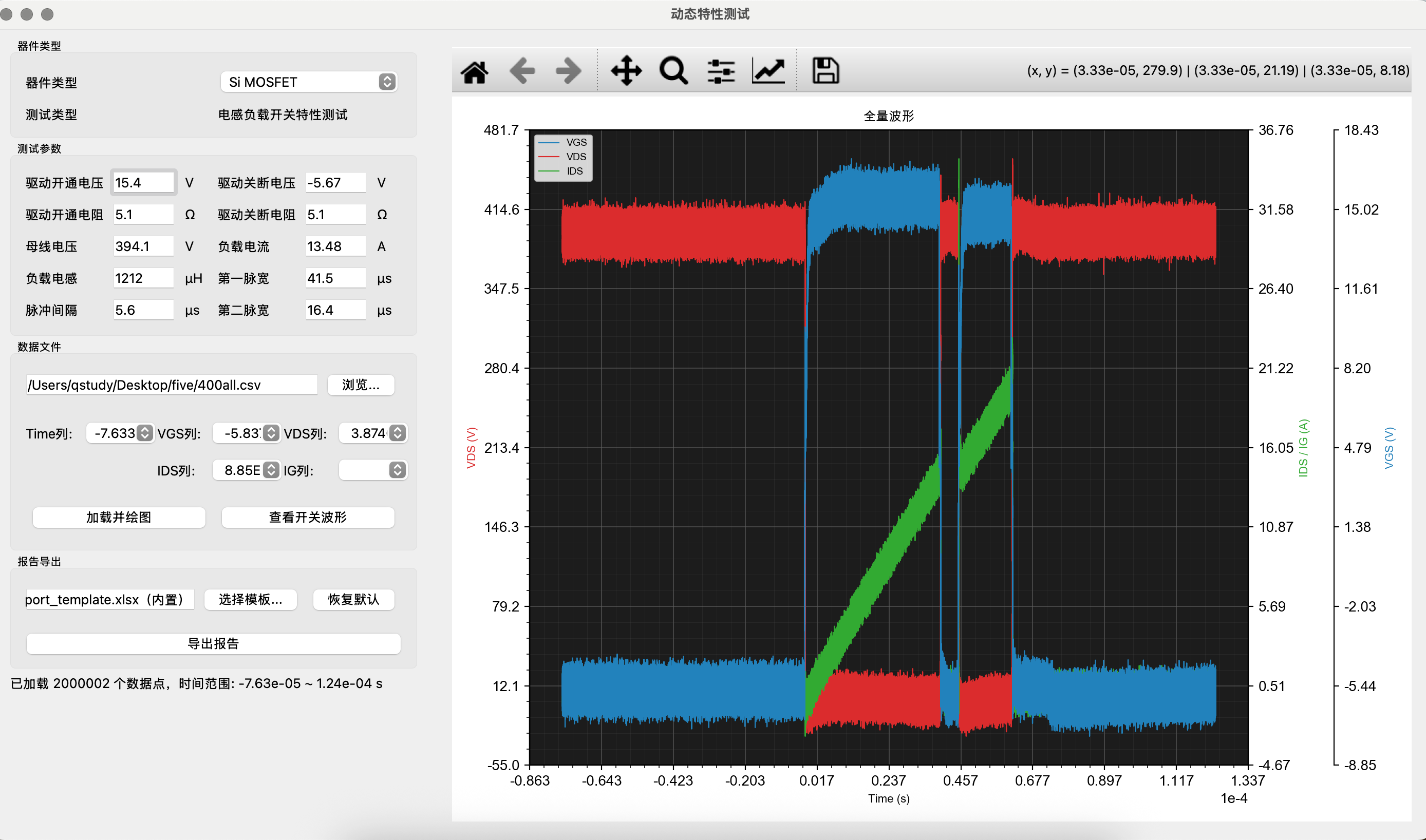

下图是实际双脉冲测试应用界面和波形（Si MOSFET 电感负载开关特性测试）：

MOSFET 双脉冲测试波形

应用界面（左侧）：

  • 器件类型：Si MOSFET
  • 测试参数：
    • 驱动开通电压：15.4V
    • 驱动关断电压：-5.67V
    • 驱动开通电阻：5.1Ω
    • 驱动关断电阻：5.1Ω
    • 母线电压：394.1V
    • 负载电流：13.48A
    • 负载电感：1212µH
    • 第一脉宽：41.5µs
    • 脉冲间隔：5.6µs
    • 第二脉宽：16.4µs

波形图（右侧）：

波形显示了完整的双脉冲测试波形，包含两个开通/关断循环：

纵轴标注：
  左边（红色 VDS）：0 ~ 481.7V（母线电压）
  右边上（蓝色 VGS）：-55.0 ~ +18.43V
  右边下（绿色 IDS）：-8.85 ~ +36.76A

横轴（时间）：-0.863e-05 ~ 1.337e-04 秒（约 -86.3µs 到 133.7µs）

三条曲线的含义：

  1. 蓝色（VGS — 栅极驱动电压）

    • 位置：中间位置，上下波动
    • 范围：-5.67V 到 +15.4V
    • 含义：驱动信号，控制 MOSFET 开通/关断

  2. 红色（VDS — 漏源电压）

    • 位置：主要区域（最宽的波形）
    • 范围：0 到 394.1V（母线电压）
    • 含义：
      • 高电平（~400V）= MOSFET 关断
      • 低电平（~0V）= MOSFET 导通

  3. 绿色（IDS — 漏极电流）

    • 位置：中间有两个三角形突起
    • 范围：0 到 13.48A（正常）+ 尖峰（Ispike）
    • 含义：
      • 0A = MOSFET 关断
      • ~13.48A = 负载电流（MOSFET 导通）
      • 尖峰 = 反向恢复电流

12 个参数在波形中的位置：

参数位置如何看
开通参数左半部分（第一个周期）
td(on)从 VGS 开始上升到 VDS 开始下降两条线的时间差
trVDS 从高到低的转换时间红色快速下降的时间
Eon绿色第一个凸起的面积VDS × IDS 积分
Ispike绿色第一个凸起的最高点绿色曲线的峰值
di/dt(on)绿色上升的陡度绿色曲线的斜率
dv/dt(on)红色下降的陡度红色曲线的斜率
关断参数右半部分（第二个周期）
td(off)从 VGS 开始下降到 VDS 开始上升两条线的时间差
tfVDS 从低到高的转换时间红色快速上升的时间
Eoff绿色第二个凸起的面积VDS × IDS 积分
VspikeVDS 的最高峰值（可能超过 400V）红色曲线的最高点
di/dt(off)绿色下降的陡度绿色曲线的斜率（负方向）
dv/dt(off)红色上升的陡度红色曲线的斜率

关键观察点：

  1. 中间有两根竖直的蓝线标记 — 这些是开通/关断的触发点
  2. 绿色的两个凸起 — 分别代表两个开通过程
  3. 红色在绿色凸起时快速变化 — 这就是 dv/dt 最大的地方
  4. 绿色在红色变化时快速变化 — 这就是 di/dt 最大的地方

完整的开通过程时间线

时间轴 →

t0：VGS 开始从 -5V 上升
    └─ 驱动芯片发出开通指令

    ╱┐ VGS 在缓慢上升
   ╱ │ （栅极电容在充电）
  ╱  │

t1：VGS 达到某个阈值 → VDS 开始从 400V 下降
    └─ MOSFET 开始导通，但电流还没有起来

    ╱┐ VDS 在快速下降
   ╱ │ IDS 在快速上升
  ╱  │

t2：VDS 降到底（接近 0V），IDS 升到顶（接近 13A）
    └─ 开通过程完成

开通过程总耗时：从 t0 到 t2，大约几百纳秒

用波形图看：

VGS   -5V ──────────────╱╱╱→ +15V ────────
                      /

VDS  400V ────────╲╲╲╲
                   ╲╲╲╲→ 0V

IDS    0A ──────────────╱╱╱→ 13A
                      /

时间  ─────────────────────────→
     t0   t1   t2   t3   t4  t5

关键观察：

  1. VGS 先动 — 时刻 t0，驱动指令下达
  2. 然后 VDS 开始下降 — 时刻 t1，有延迟（这就是 td(on)）
  3. 同时 IDS 开始上升 — 电流被激励起来
  4. 最后稳定 — VDS ≈ 0V，IDS ≈ 13A

第四部分：12 个参数逐一讲解

现在你明白了三个信号的含义和时间关系，下面逐个解释 12 个参数。

开通过程的 6 个参数

参数 1：td(on) — 开通延迟时间

通俗理解： 从你按下"开通按钮"到 MOSFET “有反应” 需要多长时间。

严格定义：

起点：VGS 穿越 10% 阈值的上升沿
      10% 阈值 = -5V + (15V - (-5V)) × 0.10
              = -5V + 2V
              = -3V

      也就是说，VGS 从 -5V 上升到 -3V 的那一刻

终点：VDS 穿越 90% 阈值的下降沿
      90% 阈值 = 0V + (400V - 0V) × 0.90
              = 360V

      也就是说，VDS 从 400V 下降到 360V 的那一刻

td(on) = 终点时刻 - 起点时刻

单位： 纳秒 (ns)

为什么用 10% 而不是 0%？ 因为示波器数据有噪声。如果从最低点开始测，噪声会导致测量不准。用 10% 是个稳定的参考点。

如何判断好坏？

  • td(on) 很短 → MOSFET 反应快 → 好
  • td(on) 很长 → 可能是驱动电阻太大 → 可能需要调整

参数 2：tr — 上升时间（其实是电压下降时间）

通俗理解： VDS 从高电平快速下降到低电平用了多长时间。

严格定义：

起点：VDS 穿越 90% 阈值 (360V) 的下降沿
      → VDS 从 400V 下降到 360V 的那一刻

终点：VDS 穿越 10% 阈值 (40V) 的下降沿
      → VDS 从 400V 下降到 40V 的那一刻

tr = 终点时刻 - 起点时刻

单位： 纳秒 (ns)

物理含义： 下降越快（tr 越短），MOSFET 开通速度越快。

为什么叫"上升时间"？ 这是历史遗留名称，因为在某些器件上，对应的参数是电流上升时间。这里虽然测的是电压下降，但名字沿用了。

参数 3：Eon — 开通能量损耗（最重要！）

通俗理解： 开通过程中 MOSFET 有多热。

原理讲解：

在开通的某个时刻：

  • VDS = 200V（还没有完全导通）
  • IDS = 6.5A（电流在上升）
  • 瞬时功率 P = VDS × IDS = 200V × 6.5A = 1300W（非常大！）

整个开通过程中，每一时刻都有这样的功率，把所有功率加起来就是能量。

想象一个高原：
- X 轴 = 时间
- Y 轴 = 功率
- 高原下面的面积 = 总能量 Eon

严格定义：

积分从：IDS 穿越 10% 阈值 (1.3A) 的上升沿
到：    VDS 穿越 10% 阈值 (40V) 的下降沿

Eon = ∫ VDS(t) × IDS(t) dt

（用梯形积分法逼近）

单位：微焦耳 (µJ)
转换：1 µJ = 10^(-6) 焦耳

为什么重要？

  • Eon 越大 → 热量越多 → MOSFET 越烫
  • 如果 Eon 太大，散热器跟不上，MOSFET 会过热损坏
  • 决定了你需要多大的散热器

怎样减小 Eon？

  • 减小开通电阻 Rg_on → 开通更快 → Eon 更小

参数 4：Ispike — 电流尖峰

通俗理解： 开通瞬间，电流会冲上去形成一个尖峰。

波形示意：

IDS
    ┌──┐    ← 尖峰（大约 20A）
    │  │
    │  └─────── 13A（稳定值）
    │
    ├────────
  0A │
    ↑
  开通时刻

严格定义：

Ispike = max(IDS) 在开通窗口内

（就是找开通过程中 IDS 的最大值）

单位：安培 (A)

为什么会有尖峰？

电路里有一个续流二极管（和 MOSFET 并联）。当 MOSFET 关断时，二极管导通。当 MOSFET 再开通时，二极管需要快速从"导通"切换到"关断"，这个切换过程中会有一个反向恢复电流，就是这个尖峰。

为什么坏？

  • Ispike 越大，EMI 越强
  • 二极管受不了
  • MOSFET 也受压力

参数 5：di/dt(on) — 电流上升速率

通俗理解： 电流上升得有多快。

类比： 汽车从 0 加速到 100 km/h，加速度越大越快。这里就是衡量电流上升的"快度"。

严格定义：

起点：IDS 穿越 10% 阈值 (1.3A) 的上升沿
终点：IDS 穿越 90% 阈值 (11.7A) 的上升沿

di/dt(on) = (I_90% - I_10%) / Δt
          = (11.7A - 1.3A) / Δt
          = 10.4A / Δt

单位：A/µs（安培每微秒）
转换：1 A/µs = 10^6 A/s

物理含义：

  • di/dt 越大（上升越快），开关速度越快，损耗越小 ✓
  • 但 di/dt 越大，EMI 越强 ✗（因为快速变化产生高频辐射）
  • 所以这是一个取舍：快速开关很好，但 EMI 问题需要解决

参数 6：dv/dt(on) — 电压下降速率

通俗理解： VDS 从高到低下降有多快。

严格定义：

起点：VDS 穿越 90% 阈值 (360V) 的下降沿
终点：VDS 穿越 10% 阈值 (40V) 的下降沿

dv/dt(on) = |V_10% - V_90%| / Δt
          = |40V - 360V| / Δt
          = 320V / Δt

单位：V/ns（伏特每纳秒）
转换：1 V/ns = 10^9 V/s

物理含义： 同样影响 EMI。下降越快，EMI 越强。

关断过程的 6 个参数

关断过程和开通过程是镜像的。

参数 7：td(off) — 关断延迟时间

通俗理解： 从你按下"关断按钮"到 MOSFET “真正关断” 需要多长时间。

严格定义：

起点：VGS 穿越 90% 阈值 (+13V) 的下降沿
      （VGS 从 +15V 快速下降到 +13V）

终点：VDS 穿越 10% 阈值 (40V) 的上升沿
      （VDS 从 0V 上升到 40V）

td(off) = 终点时刻 - 起点时刻

单位：纳秒 (ns)

参数 8：tf — 下降时间（其实是电压上升时间）

通俗理解： 关断过程中，VDS 从低快速上升到高用了多长时间。

严格定义：

起点：VDS 穿越 10% 阈值 (40V) 的上升沿
终点：VDS 穿越 90% 阈值 (360V) 的上升沿

tf = 终点时刻 - 起点时刻

单位：纳秒 (ns)

参数 9：Eoff — 关断能量损耗

通俗理解： 关断过程中 MOSFET 消耗的能量。

严格定义：

积分从：VDS 穿越 10% 阈值 (40V) 的上升沿
到：    IDS 穿越 10% 阈值 (1.3A) 的下降沿

Eoff = ∫ VDS(t) × IDS(t) dt

单位：微焦耳 (µJ)

总开关损耗 = Eon + Eoff

参数 10：Vspike — 电压过冲（最危险！）

通俗理解： 关断时，VDS 会冲过头，超过母线电压。

波形示意：

VDS  450V ┌──┐    ← 过冲，超过了 400V
          │  │
          │  └────── 400V（母线电压）
    400V ┤
          │
      0V ├─────────
          ↑
        关断时刻

物理原理：

当 MOSFET 关断时，电流快速下降。电路中的寄生电感会产生一个反向电压：

根据 V = L × di/dt：

di/dt = 100A/µs
L = 100nH（电路寄生电感）
V_L = 100nH × 100A/µs = 10V

这个 10V 叠加在母线电压上：
Vspike = 400V + 10V = 410V

严格定义：

Vspike = max(VDS) 在关断窗口内

（找关断过程中 VDS 的最大值）

单位：伏特 (V)

为什么危险？

MOSFET 有一个击穿电压，比如规格书上说 650V。如果：

Vspike > 击穿电压
  ↓
MOSFET 被击穿
  ↓
器件炸掉！

怎样减小 Vspike？

  1. 增大关断电阻 Rg_off → 关断变慢 → di/dt 变小 → Vspike 变小 ✓
  2. 改进电路布局，减小寄生电感
  3. 使用缓冲二极管（Snubber diode）

参数 11：di/dt(off) — 电流下降速率

通俗理解： 电流从高到低下降有多快。

严格定义：

起点：IDS 穿越 90% 阈值 (11.7A) 的下降沿
终点：IDS 穿越 10% 阈值 (1.3A) 的下降沿

di/dt(off) = |I_10% - I_90%| / Δt
           = 10.4A / Δt

单位：A/µs

关键关系： di/dt(off) 越大 → Vspike 越大（V = L × di/dt）

参数 12：dv/dt(off) — 电压上升速率

通俗理解： VDS 从低到高上升有多快。

严格定义：

起点：VDS 穿越 10% 阈值 (40V) 的上升沿
终点：VDS 穿越 90% 阈值 (360V) 的上升沿

dv/dt(off) = (V_90% - V_10%) / Δt
           = 320V / Δt

单位：V/ns

第五部分：两个驱动电阻的作用

Rg_on（开通驱动电阻）

作用： 控制 VGS 从 -5V 上升到 +15V 的速度

驱动芯片 ──── Rg_on ──── MOSFET 栅极
             （开通时）

如果 Rg_on 很小（比如 1Ω）：

  • VGS 上升得很快 → 栅极电容快速充电
  • td(on) 很短 → MOSFET 反应快
  • tr 很短 → 电压快速下降
  • Eon 很小 → 开通损耗少 ✓
  • 但 di/dt 和 dv/dt 都很大 → EMI 强 ✗

如果 Rg_on 很大（比如 50Ω）：

  • VGS 上升得很慢 → 栅极电容缓慢充电
  • td(on) 很长 → MOSFET 反应慢
  • tr 很长 → 电压缓慢下降
  • Eon 很大 → 开通损耗多 ✗
  • 但 di/dt 和 dv/dt 都很小 → EMI 弱 ✓

Rg_off（关断驱动电阻）

作用： 控制 VGS 从 +15V 下降到 -5V 的速度

MOSFET 栅极 ──── Rg_off ──── GND
                （关断时）

如果 Rg_off 很小（比如 1Ω）：

  • VGS 下降得很快 → 栅极电容快速放电
  • td(off) 很短
  • tf 很短 → 电压快速上升
  • Eoff 很小 → 关断损耗少 ✓
  • 但 di/dt(off) 很大 → Vspike 很大 ✗ （危险！）

如果 Rg_off 很大（比如 50Ω）：

  • VGS 下降得很慢 → 栅极电容缓慢放电
  • td(off) 很长
  • tf 很长 → 电压缓慢上升
  • Eoff 很大 → 关断损耗多 ✗
  • 但 di/dt(off) 很小 → Vspike 很小 ✓ （安全！）

设计者的取舍

你需要在多个目标之间平衡：

目标需要代价
低损耗小电阻（快速开关）EMI 大，Vspike 大
低 EMI大电阻（慢速开关）损耗大，需要更大散热器
安全（Vspike 小）大 Rg_off（关断慢）关断损耗大
快速响应小电阻（快速开关）EMI 大

典型的折中方案：

  • 选择 5.1Ω 这样的中等值（不太快不太慢）
  • 或者分段驱动：开通用小电阻（快），关断用大电阻（安全）

第六部分：总结和快速参考

12 个参数的物理含义

开通过程：

参数含义越小越好？
td(on)开通反应时间是 ✓
tr电压下降时间是 ✓
Eon开通损耗能量是 ✓
Ispike电流尖峰是 ✓
di/dt(on)电流上升速率但会增加EMI ✗
dv/dt(on)电压下降速率但会增加EMI ✗

关断过程：

参数含义越小越好？
td(off)关断反应时间是 ✓
tf电压上升时间是 ✓
Eoff关断损耗能量是 ✓
Vspike电压过冲是 ✓ 最重要！
di/dt(off)电流下降速率是 ✓ 影响Vspike
dv/dt(off)电压上升速率但会增加EMI ✗

单位转换表

参数基本单位输出单位换算
td(on), tr, tf, td(off)秒 (s)纳秒 (ns)×1e9
Eon, Eoff焦耳 (J)微焦耳 (µJ)×1e6
Ispike安培 (A)安培 (A)×1
di/dt(on), di/dt(off)A/sA/µs×1e-6
dv/dt(on), dv/dt(off)V/sV/ns×1e-9
Vspike伏特 (V)伏特 (V)×1
